3D-принтер вверх тормашками

Инженеры объединились с химиками и создали новую технологию трехмерной печати. Для этого они буквально перевернули с ног на голову обычный 3D-принтер и в конечном итоге добились увеличения скорости печати в сто раз.

Чтобы изобрести что-то действительно новое в технологии, существующей уже не один год, нередко нужно посмотреть на нее с противоположной стороны. Скорее всего для этого даже придется перевернуть все с ног на голову или вывернуть наизнанку. Так двигатели внутреннего сгорания вытеснили двигатели внешнего сгорания, хотя инженеры позапрошлого века пророчили будущее господство паровых машин. Сейчас паровые двигатели остались разве что в фантастических повестях жанра «стимпанк». Правда, и бензиновые двигатели уже имеют все шансы остаться лишь на страницах истории, уступив место электрическим. Таких примеров множество, взять тех же компьютерных мышей, которые эволюционировали из шариковых с кабельным хвостом в лазерные и беспроводные. Теперь подобное кардинальное преображение может затронуть технологию 3D-печати, которая за последнее время стала массово доступной.

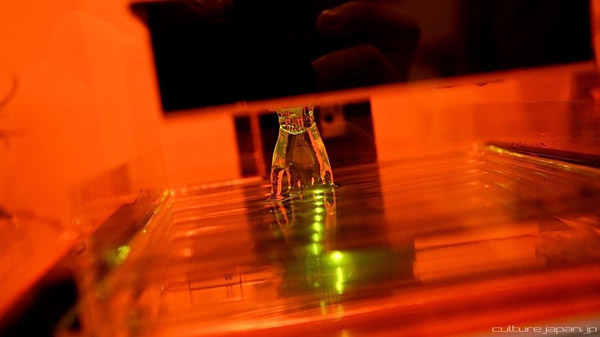

Технологии лазерной 3D-печати из жидкого фотополимера позволяют создавать объекты самых различных форм. Фото: Danny Choo/Flickr
Принципиальная схема новой технологии 3D-печати, главным элементом которой служит мембрана, прозрачная для УФ-лазера и способная пропускать молекулы кислорода. Рис. М. Абаева

Есть несколько различных технологий трехмерной печати, суть которых заключается в послойном создании объекта нужной формы. Один из широко использующихся методов – это лазерная стереолитография. Как она работает? Изделие создается из жидкого фотополимера – специального вещества, которое затвердевает под действием ультрафиолетового лазера. Лазерный луч обегает контур детали, засвеченные им участки становятся твердыми, а незасвеченные остаются жидкими. Создаваемое изделие погружается слой за слоем в ванну из жидкого полимера. Когда процесс закончился, готовую деталь достают из ванны, удаляют непрореагировавший полимер и проводят заключительную обработку. Технология прекрасно отработана и применяется по всему миру. Но у нее есть один недостаток – скорость, которая не превышает нескольких миллиметров в час. Ведь всегда хочется получить готовый результат как можно быстрее, а не ждать полдня или дольше, когда же он там наконец напечатается.

Что же так тормозит 3D-печать? Оказалось, что самая медленная стадия во всем процессе – это отвердевание полимера. И дело тут не в лазере или самом полимере, а в кислороде воздуха. Молекулы этого газа растворяются в верхнем слое жидкого полимера и тормозят его отвердевание. Лазерное излучение создает активные молекулы, которые начинают связывать молекулы полимерного материала друг с другом так, что он становится твердым. Кислород же активно мешает этому процессу, в результате чего полимер твердеет намного дольше, чем мог бы. Конечно, можно поместить 3D-принтер в герметичную камеру, в которой вместо кислорода будет, скажем, азот, но это на корню загубит одно из главных достоинств трехмерной печати – простоту использования. Однако химики вместе с инженерами придумали способ, как направить «вредную» деятельность молекул кислорода в полезное для технологии русло, и смогли увеличить скорость печати в сотню раз. Для этого как раз и понадобилось перевернуть все с ног на голову.

Как не допустить кислород к активным молекулам полимера? Поскольку вариант с герметичной камерой отпадает в самом начале, то остается другой: что, если проводить печать не на поверхности ванны с жидким фотополимером, а на глубине, куда с поверхности не доберется ни одна молекула кислорода? Например, сделать у ванны прозрачное дно и светить лазером не сверху, а снизу. Тогда можно было бы печатать деталь, постепенно вытаскивая ее из под слоя жидкого полимера. Вариант хороший, за исключением одного – полимер начнет отвердевать прямо в месте его контакта с прозрачным дном, и создаваемая деталь просто приклеится к ванне. Вот тут-то и заключается все ноу-хау изобретения. Разработчиком удалось сделать так, чтобы изготовляемая деталь не «пригорала» к поверхности ванны. И помог им в этом, как ни странно, тот самый «плохой» кислород.

Обеспечим библиотеки России научными изданиями!

Дно ванны для жидкого полимера изготовили из специального тефлонового материала, через который почти свободно могут проникать молекулы кислорода, но в то же время он прозрачен для ультрафиолетового излучения лазера. Что получается? Молекулы кислорода проникают сквозь такую мембрану и растворяются в придонном жидком слое. Лазерный луч, светящий сквозь мембрану, активирует молекулы фотополимера, и те начинают связываться друг с другом, но прилипнуть ко дну им мешает тонкий слой, насыщенный кислородом. Толщина такого «антипригарного» покрытия всего несколько десятков микрометров – примерно как человеческий волос. Найдя баланс между проницаемостью мембраны, свойствами фотополимера и мощностью лазера, можно сделать весь процесс 3D-печати необычайно быстрым.

В своих экспериментах разработчики технологии добились скорости в 500 миллиметров в час, что в сто раз превосходит скорость печати методом обычной лазерной стереолитографии. А напечатанное изделие эффектным образом возникает из ванны, наполненной жидким полимером (видео).

Фото: Danny Choo/Flickr

По материалам Phys.org и Science

Автор: Максим Абаев
