Электронный основонаблюдатель для ткацких станков



Рис. 1.
Рис. 1.

Табл. 1.
Табл. 1.

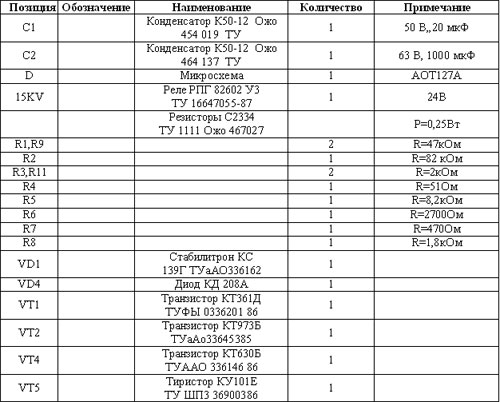

Перечень элементов схемы электронного основонаблюдателя ткацкого станка.
Перечень элементов схемы электронного основонаблюдателя ткацкого станка.

Оценить:

Рейтинг: 3.2


Наставник: Фролов Владимир Николаевич – преподаватель Шуйского филиала ГОУ СПО «Ивановский промышленно-экономический колледж».

Ученики: Гущин Алексей Владимирович – студент 4 курса Шуйского филиала ГОУ СПО «Ивановский промышленно-экономический колледж» (специальность «Монтаж, наладка и эксплуатация промышленных и гражданских зданий»);
Чернов Василий Николаевич – студент 4 курса Шуйского филиала ГОУ СПО «Ивановский промышленно-экономический колледж» (специальность «Монтаж, наладка и эксплуатация промышленных и гражданских зданий»).

Город (село): г. Шуя, Ивановская область.

Название колледжа: Шуйский филиал ГОУ СПО «Ивановский промышленно-экономический колледж».

Название изобретения или изделия: Электронный основонаблюдатель для ткацких станков.

Описание работы:

Для контроля целостности основных нитей в ткацких станках применяется электрический основонаблюдатель. Принцип действия основонаблюдателя заключается в замыкании электрической цепи ламелью. Когда нить, проходящая через отверстие ламели натянута, электрическая цепь разомкнута. При обрыве нити или ослаблении ее натяжения ламель падает и замыкает цепь, выдавая сигнал на останов станка. Т.о., основонаблюдатель представляет собой контактный узел. Надежность работы контактного узла определяет работу основонаблюдателя.

В разомкнутом состоянии сопротивление контактного узла стремится к бесконечности, что обеспечивается изолирующими свойствами среды в контактном промежутке и расстоянием между контактами. В разомкнутом состоянии контакты подвергаются химическому воздействию окружающей среды, что приводит к увеличению сопротивления контактного перехода при замыкании контактов. Увеличение переходного сопротивления до значительных величин приводит к отказу основонаблюдателя и выходу станка из строя.

В процессе коммутации между контактами возникает электрическая дуга, что приводит к износу контактов и их механическому истиранию.

Предлагаемое устройство, позволяет добиться надежной работы основонаблюдателя, что повышает производительность ткацкого оборудования.

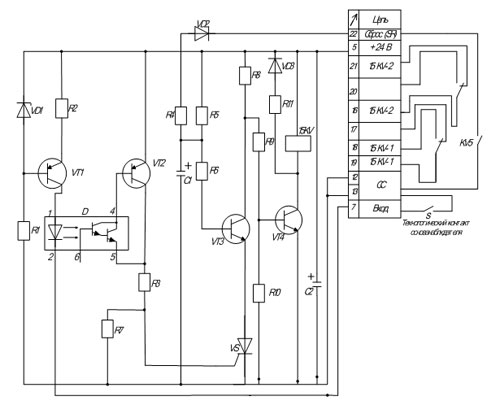

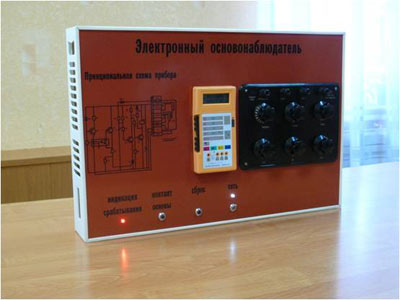

Предлагаемое устройство представляет собой электронный модуль, работающий совместно с традиционным основонаблюдателем ткацкого станка. Принципиальная схема устройства представлена на рисунке 1.

Устройство вырабатывает сигнал на остановку станка при обрыве основной нити. При этом контакт основонаблюдателя определяется источником стабилизированного тока, собранного на транзисторе VT1. Источник тока поддерживает ток в цепи на определенном уровне. Т.о., дефекты контакта основонаблюдателя (загрязненность, износ, коррозия) будут оказывать меньшее влияние на четкость срабатывания устройства. Микросхема D является элементом гальванической развязки, уменьшается уровень помех. Транзистор VT2 является усилителем с большим коэффициентом усиления. Тиристор VS служит элементом памяти. Транзистор VT3 открыт в нормальном состоянии и закрывается при поступлении команды SR или в момент подачи U = 24 В. TV4 - оконечный усилитель, открыт в нормальном состоянии.

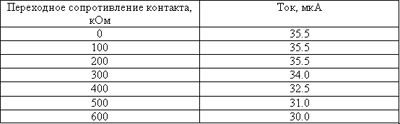

Для оценки эффективности рассматриваемого устройства были проведены измерения силы тока при изменении сопротивления контактов основонаблюдателя. Полученные результаты приведены в таблице 1.

Вывод: несмотря на значительное увеличение переходного сопротивления контакта сила тока уменьшается незначительно, что обеспечивает надежность контакта схемы основонаблюдателя станка.
