Секреты древних зодчих, или как перехитрить зрение

Кандидат педагогических наук Наталья Карпушина.

Угловые колонны Парфенона афинского Акрополя на фоне яркого неба кажутся по толщине одинаковыми с остальными, хотя диаметр их больше.

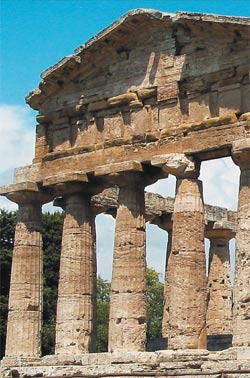

Колонны храма богини Афины в Пестуме, построенного в конце VI века до н.э., благодаря оптическим поправкам зрительно кажутся выше, чем есть на самом деле, и одинаковыми по диаметру в нижней и средней части.

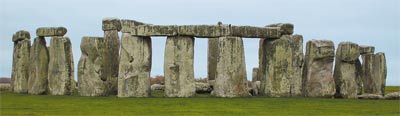

Камни Стоунхенджа издали выглядят прямоугольными, но это лишь оптический обман.

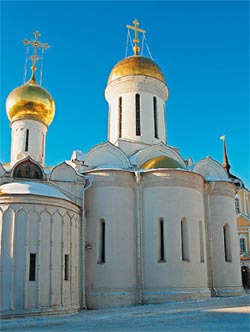

Оптические поправки делают Троицкий собор Троице-Сергиевой лавры более устойчивым и устремлённым ввысь.
Православные храмы внутри кажутся выше, чем снаружи. Оптическая иллюзия достигается наклоном стен к центру и крутыми линиями арок и сводов. На фото: интерьер Благовещенского собора Московского Кремля.
Колокольня Ивана Великого как будто падает назад. Эта оптическая иллюзия связана с кажущимся изменением размеров здания при взгляде снизу вверх.

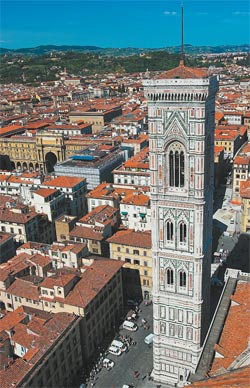

Кампанила Джотто ди Бондоне, спроектированная по законам обратной перспективы. Этот приём усиливает впечатление монументальности сооружения.
Окружённая двухэтажной колоннадой статуя богини Афины выглядит настоящим колоссом. (Реконструкция святилища Парфенона в Афинах.)

Нередко зрение обманывает нас, и мы видим то, чего в действительности не существует. Объясняется это оптическими иллюзиями — ошибками зрительного восприятия. Люди с давних пор учились их преодолевать и даже использовать. И, надо сказать, значительно в этом преуспели.

ИГРЫ С ЦВЕТОМ

Ошибки восприятия, свойственные человеческому глазу, умели исправлять ещё древние зодчие, когда создавали разные архитектурные формы. Оптический обман зачастую связан с выбором точки наблюдения, особенностями окружающего фона или освещённостью. Чтобы скорректировать искажения, мастера прибегали к оптическим поправкам ещё на стадии проектирования сооружения. Они сознательно нарушали геометрию строения: изменяли пропорции, отклоняли элементы от вертикали или горизонтали, искривляли их контуры и т.п. С помощью таких приёмов зодчим удавалось «перехитрить» зрение. Иногда, напротив, оптические иллюзии специально создавали и усиливали. Считается, что более всех преуспели в этом искусстве греки, научившиеся придавать архитектурным формам особую пластичность и выразительность.

Давно подмечено, что светлые предметы на тёмном фоне кажутся больше, чем есть на самом деле, а тёмные на светлом, наоборот, меньше. В оптике это явление называется иррадиацией*. Римский архитектор и инженер Марк Витрувий, живший в I веке до н.э., образно выразил её суть так: при сочетании тёмного и светлого свет «пожирает» мрак. Действительно, в белой одежде человек выглядит полнее, нежели в чёрной, а ветви деревьев в лучах солнца заметно «истончаются».

Знакомые с этой иллюзией архитекторы Древней Греции пошли на хитрость — они делали колонны своих построек разной толщины. Примером тому служит знаменитый Парфенон — главный храм афинского Акрополя, построеный в 447—438 годах до н.э. Его создатели, архитекторы Иктин и Калликрат, учли, что для угловых колонн фоном будет яркое небо Эллады, а для остальных — тёмный фон, создаваемый святилищем храма. Поэтому они сделали угловые колонны более широкими и уменьшили расстояние между ними и соседними колоннами. Благодаря этим «поправкам» издали все колонны выглядели совершенно одинаково, а разница между ними обнаруживалась только при непосредственном измерении.

Снимок Парфенона зафиксировал и другую оптическую иллюзию: когда глаз «скользит» по колоннаде, заполненное ею пространство зрительно удлиняется, отчего здание кажется больше. По той же причине мы склонны преувеличивать размеры построек, украшенных орнаментами и скульптурными композициями.

ПРЯМЫЕ ИЛИ КРИВЫЕ?

Древнегреческие зодчие знали и о том, что вертикальные и горизонтальные прямые при значительной длине кажутся не параллельными. Чтобы колонны здания визуально не расходились, их при установке на основание (стилобат) слегка наклоняли внутрь, тогда, как отмечал Витрувий, сооружение выглядело цельным и прочным как монолит. Чтобы колонны не казались вогнутыми, их немного утолщали на уровне трети высоты. Приём этот получил название «энтазис» от греческого слова entasis — напряжение, усиление. Кроме того, колонны сужали кверху (как говорят архитекторы, утоняли), зрительно удлиняя их и делая менее массивными.

С эффектом «провисания» горизонтальных линий боролись с помощью другого приёма — искривления прямых, или курватуры, от латинского curvatura — изгиб, кривизна. Так, ступени Парфенона были слегка изогнуты, а само здание стояло на выпуклой каменной платформе — тем самым сглаживалась иллюзия «проседания» пола. Горизонтальная балка (архитрав), лежащая на капителях колонн, в центральной части была уже, чем по краям, а издали выглядела абсолютно ровной.

Вероятно, подобные секреты были известны не только древним грекам. Например, строители Стоунхенджа (древнейшего каменного сооружения на территории Англии) при обработке камней делали их поверхность выпуклой с разных сторон. Благодаря такой форме стыки каменных столбов и уложенных на них плит визуально выпрямляются (возникает иллюзия их перпендикулярности), а сами камни кажутся прямоугольными.

Оптические иллюзии были знакомы и русским зодчим. Один из примеров — Троицкий собор в Троице-Сергиевой лавре, сооружённый в 1422 году над гробом Сергия Радонежского. Его наружные стены имеют заметный наклон к центру здания, благодаря чему усиливается впечатление устойчивости строения. Служащий опорой купола барабан со щелевидными окнами сужается кверху. Этот приём зрительно вытягивает храм, и он выглядит выше, чем есть на самом деле.

В православном храме возникает и другая иллюзия: внутри он кажется значительно выше, нежели есть в действительности. Достигается такой эффект не без помощи оптических поправок. При строительстве Троицкого собора, например, были наклонены внутрь стены выше арок порталов и столбы, служащие опорами свода (пилоны). Ещё больший эффект высоты создают крутые линии арок и сводов.

ПО ЗАКОНАМ ПЕРСПЕКТИВЫ

При строительстве монументальных зданий чаще всего архитекторам приходилось бороться с кажущимся искажением их размеров с изменением расстояния, то есть в перспективе. Если, например, взглянуть на высокое здание снизу вверх, создаётся впечатление, что в верхней части оно гораздо уже, чем у основания, и отклонено назад. Пример тому — колокольня Ивана Великого на Соборной площади Московского Кремля, построенная в XVI веке. Эффект её «падения» ощущается даже на фотографии; более того — его запечатлел художник Джакомо Кваренги, рисовавший колокольню с натуры и смотревший на неё с другой точки.

Один из приёмов устранения оптической иллюзии, связанной с перспективой, предложил известный итальянский живописец эпохи Возрождения, главный архитектор Флоренции Джотто ди Бондоне (1267—1337). Проектируя кампанилу (колокольню) при кафедральном соборе Санта-Мария дель Фьоре во Флоренции, он сделал её в верхней части значительно шире, чем у основания, иначе говоря, прибегнул к обратной перспективе.

Древние греки использовали такой приём: отклоняли элементы верхней части постройки от вертикального положения. Например, фронтон устанавливали под углом, наклоняя немного вперёд, подобно тому, как вешают картины в музеях. А скульпторы делали фигуры, украшавшие здания, более рельефными, и это сглаживало визуальный эффект их уменьшения при взгляде с земли. Принимались во внимание и точки наблюдения: каждая статуя создавалась с учётом места, которое ей отводилось во всей композиции.

Иногда архитекторы использовали иллюзию перспективы не для сглаживания, а, наоборот, для усиления того или иного визуального эффекта. Например, в портике (крытой галерее перед входом в здание) с двойным рядом колонн внутренние колонны делали более тонкими по сравнению со стоящими впереди, зрительно удаляя их. Тем самым создавалось впечатление большей глубины пространства. Другое оригинальное изобретение греков состояло в том, что внутреннюю колоннаду в храмах они возводили иногда двухэтажной. В Парфеноне, например, это было сделано не столько для красоты, сколько для достижения иллюзии большей высоты статуи богини Афины, установленной в святилище. На фоне двухэтажного сооружения она смотрелась крупнее, чем есть, и оттого выглядела более торжественно и величественно. Одним словом, система оптических поправок, придуманная зодчими, лишний раз демонстрирует их высочайшее мастерство в сложном искусстве архитектуры.

Комментарии к статье

* Иррадиация — зрительное восприятие трёхмерных объектов и плоских фигур на контрастном фоне, при котором происходит оптический обман: наблюдаемый предмет кажется иного размера, нежели есть на самом деле.
