Стенд для проведения лабораторных работ

Номинация: Лучшее конструкторское решение



















Оценить:

Рейтинг: 3.1

Автор: Иванов Павел Николаевич. Наставник: Ваулин Иван Николаевич
Город: Екатеринбург
Место учебы: Уральский государственный колледж имени И.И. Ползунова

ВВЕДЕНИЕ

Автоматизация производства - это процесс в развитии машинного производства, при котором функции управления и контроля, ранее выполнявшиеся человеком, передаются приборам и автоматическим устройствам. Введение автоматизации на производстве позволяет значительно повысить производительность труда и качество выпускаемой продукции, сократить долю рабочих, занятых в различных сферах производства.

Разработанный стенд, предназначен для ознакомления студента с основными принципами автоматизации технологических процессов. От самых простых систем регулирования, до сложных, с использованием программируемых логических контроллеров и локальных регуляторов. А именно студент обучится соединять в единые системы такие элементы, как: датчики температуры типа термометров сопротивления ТСМ, термоэлектрических термометров ТХК, ПИД - регуляторы ТРМ201, а так же ознакомится с его настройками, ПЛК моделей Siemens и Овен, обучится основам программирования данных контроллеров, частотные преобразователи типа ПЧВ от компании Овен, пускатели ПБР-2М, исполнительные механизмы МЭО. А так же познакомится с осциллографом и панелями оператора для ПЛК. Наличие такого количества оборудования, позволяет проводить на данном стенде, большое количество лабораторных работ с различными задачами и целями.

Лабораторный стенд сконструирован таким образом, что в зависимости от желаний заказчика и его целей, конфигурацию возможно изменить. Верхняя приборная панель является съёмной, а остальные приборы представляют собой отдельные модули, количество которых и разнообразие не ограничено.

ОПИСАНИЕ ЛАБОРАТОРНОГО СТЕНДА

Стенд делится на три зоны: основной рабочий стол, приборная панель и объекты регулирования.

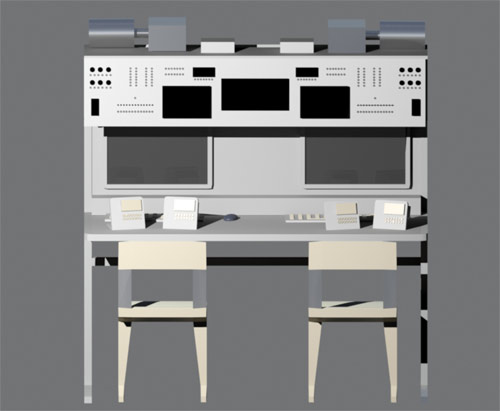

Рисунок 1 - общий вид лабораторного стенда

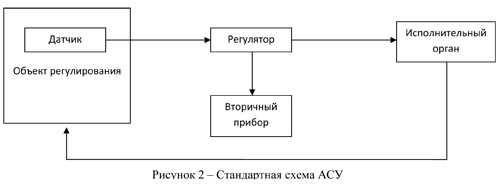

На рабочем столе протекает главная часть работы, а именно соединение элементов автоматики в единую систему. Приборы вмонтированы в отдельные металлические конструкции, с выводом клемм наружу. При помощи соединяющих проводов и будет производиться сборка систем. Каждая система представляет собой стандартную схему:

Некоторые элементы, в зависимости от поставленной задачи могут быть установлены дополнительно.

На рабочем столе имеется два персональных компьютера, для дистанционной настройки параметров регулятора, а так же для снятия и регистрации показаний по каналу RS-485, что позволяет строить кривые переходных процессов и в дальнейшем рассчитывать настройки регулятора. Осуществляется на них и ознакомление с основными языками и принципами программирования логических контроллеров.

Приборная панель идентична с двух сторон, расположение приборов симметрично (рисунок 3).

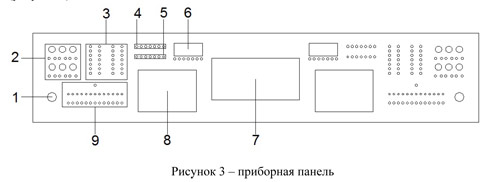

Рисунок 3 - приборная панель

1) Кнопка включения/отключения питания стенда, для каждой стороны отдельно

2) Шесть светодиодных ламп, с выводом питания на контактные клеммы. Могут использоваться как сигнальные лампы или эмуляторы исполнительного органа

3) Источник питания постоянного тока, напряжением 24 вольта

4) Клеммы для исполнительного механизма типа МЭО - 12,5

5) Клеммы для эмулятора печи ЭП10

6) Регулятор ТРМ-201

7) Осциллограф GDS-71062A

8) Панель оператора

9) Набор из клемм и тумблеров, для подачи сигналов на ПЛК

Зона с объектами регулирования вмещает в себя исполнительный механизм типа МЭО, кинетически соединенным с ЛАТР'ом, эмулятор печи типа ЭП10, со встроенным термометром сопротивления ТСМ.(рисунок)

Порядок выполнения работ

За стендом одновременно работают две группы по два человека. При выполнении лабораторных работ на данном стенде, студенты обязаны соблюдать меры осторожности, для обеспечения личной безопасности. Соединение приборов в системы проводится при отключенном питании, согласно методическим пособиям. После завершения этапа коммутации, преподаватель обязан проверить качество выполненной работы, в случае удачного подключения, подаётся питание и студенты, могут приступить к настройке параметров регулятора или контроллера. После подачи питания, менять подключение соединяющих проводов запрещено.

ПЕРЕЧЕНЬ ОБОРУДОВАНИЯ ПЛК SIEMENS S7-200

Программируемые контроллеры семейства SIMATIC S7-200 имеют модульную конструкцию и являются идеальным средством для построения эффективных систем автоматического управления при минимальных затратах на приобретение оборудования и разработку системы. Контроллеры способны работать в реальном масштабе времени и могут быть использованы как для построения узлов локальной автоматики, так и узлов комплексных систем управления. Они обеспечивают поддержку обмена данными через сети PPI, MPI, Industrial Ethernet, а также через Internet/ Intranet и системы модемной связи, способны обслуживать системы распределенного ввода-вывода на основе AS-Interface, работать в составе систем распределенного ввода-вывода на основе PROFIBUS DP.

Отличительные особенности семейства SIMATIC S7-200:

• время выполнения 1 К логических инструкций не превышает 0.22 мс;

• наличие скоростных счетчиков внешних событий;

• наличие быстродействующих входов аппаратных прерываний;

• возможность наращивания количества обслуживаемых входов-выходов (за исключением систем на основе CPU 221);

• наличие импульсных выходов (широтно- или частотно-импульсная модуляция);

• потенциометры аналогового задания цифровых параметров;

• часы реального времени (встроенные или устанавливаемые в виде съемного модуля);

• мощный набор инструкций языка программирования;

• один или два порта RS 485 универсального назначения;

• функции ведущего устройства AS-Interface, обеспечиваемые коммуникационным модулем CP 243-2;

• функции ведомого устройства PROFIBUS DP, обеспечиваемые коммуникационным модулем EM 277;

• функции обмена данными через Industrial Ethernet, поддерживаемые коммуникационным процессором CP 243-1;

• обмен данными через системы модемной связи, обеспечиваемый модулями ЕМ 241 и MD 720-1;

• дружественная оболочка программирования STEP 7 Micro/WIN;

• трехуровневая парольная защита программ пользователя;

• возможность работы с устройствами человеко-машинного интерфейса.

ПЛК ОВЕН 160

Программируемые логические контроллеры ОВЕН ПЛК 160 выполнены в полном соответствии со стандартом ГОСТ Р 51840-2001 (ШС 61131-2), что обеспечивает высокую аппаратную надежность.

По электромагнитной совместимости контроллеры соответствуют классу А по ГОСТ Р 51522-99 (МЭК 61326-1-97) и ГОСТ Р 51841-2001, что подтверждено неоднократными испытаниями изделия.

Вычислительные ресурсы

• В контроллере изначально заложены мощные вычислительные ресурсы при отсутствии операционной системы:

• высокопроизводительный процессор RISC архитектуры ARM9, с частотой 180МГц компании Atmel;

• большой объем оперативной памяти - 8МБ;

• большой объем постоянной памяти - Flash память, 4МБ;

• объем энергонезависимой памяти, для хранения значений переменных - до 16КБ;

• время цикла по умолчанию составляет 1мс при 50 логических операциях, при отсутствии сетевого обмена.

Дополнительно

• Широкие возможности самодиагностики контроллера.

• Встроенный аккумулятор, позволяющий «пережидать» пропадание питания -выполнять программу при пропадании питания, и переводить выходные элементы в «безопасное состояние». Время «пережидания» настраивается пользователем при создании проекта.

• Встроенные часы реального времени.

• Возможность создавать и сохранять архивы на Flash контроллера.

Условия эксплуатации

• Расширенный температурный рабочий диапазон окружающего воздуха: от минус 10 °С до +50 °С

• Закрытые взрывобезопасные помещения или шкафы электрооборудования без агрессивных паров и газов

• Верхний предел относительной влажности воздуха - 80 % при 25 °С и более низких температурах без конденсации влаги

• Атмосферное давление от 84 до 106,7 кПа

• По устойчивости к климатическим воздействиям при эксплуатации ПЛК 160 соответствует группе исполнения В4 по ГОСТ 12997-84.

• По устойчивости к механическим воздействиям при эксплуатации ПЛК 160 соответствует группе исполнения N2 по ГОСТ 12997.

• По устойчивости к воспламенению и распространению пламени FV1 корпус контроллера соответствует ГОСТ Р 51841

Конструктивные особенности

• Контроллеры выполнены в компактном DIN-реечном корпусе. Габаритные и установочные размеры отличаются в зависимости от модификации, и приведены в конце раздела.

• Расширение количества точек ввода\вывода осуществляется путем подключения внешних модулей ввода\вывода по любому из встроенных интерфейсов.

Электрические параметры

• Два варианта питания для каждого контроллера:

• переменный ток: (90-265)В, (47...63)Гц;

• постоянный ток: (18-29)В.

• Небольшая потребляемая мощность до 10Вт.

Входные и выходные сигналы:

• Дискретные входы: 16

• Дискретные выходы: 12

• Аналоговые входы: 8

• Аналоговые выходы: 4

• Все дискретные входы контроллера измеряют сигнал 24В.

• Тип сигнала может быть как n-p-n, так и p-n-p.

• Количество «быстрых» дискретных входов зависит от модификации контроллера.

• Дискретные выходы типа: Р - реле.

• Количество быстрых дискретных выходов зависит от модификации контроллера.

• «Быстрые» аналоговые входы, для подключения унифицированных датчиков тока, напряжения. Дискретные выходы контроллеров данной линейки могут быть настроены на выдачу ШИМ, или генератора с высокой точностью.

Аналоговые выходы могут быть

• По току 4-20мА

• По напряжению 0-10В

• Универсальные - программно переключаемые ток\напряжение

Интерфейсы и протоколы

• Все контроллеры данной линейки имеют большое количество интерфейсов на борту, работающих независимо друг от друга:

• Ethernet;

• До трех последовательных портов;

• USB Device для программирования контроллера

ТРМ-1

Терморегулятор ОВЕН ТРМ 1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

Основные функции измерителя-регулятора ОВЕН ТРМ 1:

• УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.

• РЕГУЛИРОВАНИЕ входной величины:

• двухпозиционное регулирование;

• аналоговое П-регулирование.

• ЦИФРОВАЯ ФИЛЬТРАЦИЯ И КОРРЕКЦИЯ входного сигнала, масштабирование шкалы для аналогового входа

• ВЫЧИСЛЕНИЕ И ИНДИКАЦИЯ КВАДРАТНОГО КОРНЯ из измеряемой величины (например, для регулирования мгновенного расхода)

• ВЫХОДНОЙ СИГНАЛ ТОКА 4...20 мА ДЛЯ РЕГИСТРАЦИИ измеренной величины (модификация по типу выхода И)

• ВОЗМОЖНОСТЬ УПРАВЛЕНИЯ ТРЕХФАЗНОЙ НАГРУЗКОЙ (модификация по типу выхода С3)

• ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ 90..245 В 47..63 Гц

• ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.

• ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора

• СОХРАНЕНИЕ НАСТРОЕК при отключении питания

• ЗАЩИТА НАСТРОЕК от несанкционированных изменений

ТРМ - 201

Терморегулятор ОВЕН ТРМ201 - аналог ОВЕН ТРМ1 с интерфейсом RS-485. Применяется для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

Функциональные возможности измерителя-регулятора ОВЕН ТРМ201:

• УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности и др.

• РЕГУЛИРОВАНИЕ входной величины:

• двухпозиционное регулирование;

• аналоговое П-регулирование.

• ЦИФРОВАЯ ФИЛЬТРАЦИЯ И КОРРЕКЦИЯ входного сигнала, масштабирование шкалы для аналогового входа

• РЕГИСТРАЦИЯ измеренной величины при установке на выходе ЦАП 4...20 мА (модификация ТРМ201-Х.И)

• ВЫЧИСЛЕНИЕ И ИНДИКАЦИЯ КВАДРАТНОГО КОРНЯ из измеряемой величины (например, для регулирования мгновенного расхода)

• ВСТРОЕННЫЙ ИНТЕРФЕЙС RS -485 (протокол ОВЕН, Modbus ASCII/RTU*)

• КОНФИГУРИРОВАНИЕ НА ПК или с лицевой панели прибора

• БЫСТРЫЙ ДОСТУП К ИЗМЕНЕНИЮ УСТАВКИ с лицевой панели прибора

• УРОВНИ ЗАЩИТЫ НАСТРОЕК ПРИБОРА для разных групп специалистов

ТРМ-101

ПИД-регулятор температуры, давления или других физических величин в различных технологических процессах ОВЕН ТРМ101 предназначен для точного поддержания заданных параметров. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т. п.

Функциональные возможности ПИД-регулятора ОВЕН ТРМ101:

• УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности и др.

• ПИД-РЕГУЛИРОВАНИЕ измеренной величины с использованием «нагревателя» или «холодильника»

• АВТОНАСТРОЙКА ПИД-регулятора по современному эффективному алгоритму

• ДИСТАНЦИОННЫЙ ПУСК И ОСТАНОВКА ПИД-РЕГУЛЯТОРА с помощью внешнего устройства, подключенного к дополнительному входу 2

• СИГНАЛИЗАЦИЯ о возникновении аварийной ситуации двух типов:

• о выходе регулируемой величины за заданные пределы;

• об обрыве в цепи регулирования (LBA)

• РЕГУЛИРОВАНИЕ МОЩНОСТИ (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4...20 мА

• БЕСКОНТАКТНОЕ УПРАВЛЕНИЕ НАГРУЗКОЙ через внешнее твердотельное реле

• ВСТРОЕННЫЙ ИНТЕРФЕЙС RS-485 (протокол ОВЕН)

• КОНФИГУРИРОВАНИЕ ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора

• УРОВНИ ЗАЩИТЫ ПАРАМЕТРОВ для разных групп специалистов

• Два выхода в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4...20 мА, унифицированное напряжение 0..10 В, специализированный выход для подключения твердотельного реле

ТРМ-251

Одноканальный программный ПИД-регулятор ОВЕН ТРМ251 применяется для управления многоступенчатыми температурными режимами в системах управления электропечами (камерными, элеваторными, шахтными, плавильными и др.).

Прибор имеет удобный, интуитивно понятный человеко-машинный интерфейс.

Функциональные возможности прибора ОВЕН ТРМ251

• ДВА УНИВЕРСАЛЬНЫХ ВХОДА (основной и резервный)

• ФУНКЦИЯ РЕЗЕРВИРОВАНИЯ ДАТЧИКОВ - автоматическое включение резервного датчика в случае отказа основного

• ВРЕМЯ ОПРОСА ВХОДА - 3 00 мс

• ПРОГРАММНОЕ ПОШАГОВОЕ ПИД-РЕГУЛИРОВАНИЕ - 3 программы технолога по 5 шагов

• АВТОНАСТРОЙКА ПИД-регулятора по современному эффективному алгоритму

• ТРИ УПРАВЛЯЮЩИХ ВЫХОДА:

• управление исполнительным механизмом (э/м реле, транзисторная или симисторная оптопара, 4...20 мА, выход для управления внешним твердотельным реле)

• сигнализация о выходе регулируемой величины за заданные пределы (э/м реле)

• сигнализация о неисправности датчика или обрыве контура регулирования LBA (э/м реле) или регистрация (4...20 мА)

• УДОБНЫЙ ЧЕЛОВЕКО-МАШИННЫЙ ИНТЕРФЕЙС

• СЕТЕВОЙ ИНТЕРФЕЙС RS-485 (протоколы Modbus RTU/ASCII, ОВЕН)

• КОНФИГУРИРОВАНИЕ НА ПК или с лицевой панели прибора

• ФУНКЦИЯ СОХРАНЕНИЯ ОБРАЗА EEPROM

ТРМ-202

Терморегулятор ОВЕН ТРМ202 - аналог ОВЕН 2ТРМ1 с интерфейсом RS -485.

Применяется для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

Функциональные возможности измерителя-регулятора ТРМ202

• ДВА УНИВЕРСАЛЬНЫХ ВХОДА для подключения широкого спектра датчиков температуры, давления, влажности и др. Можно подключать два датчика разного типа

• ДВА НЕЗАВИСИМЫХ КАНАЛА РЕГУЛИРОВАНИЯ измеряемых величин по двухпозиционному закону или аналоговому П-закону

• РЕГУЛИРОВАНИЕ И ОДНОВРЕМЕННАЯ РЕГИСТРАЦИЯ измеряемой величины при установке ЦАП 4. 20 мА в качестве второго выходного устройства

• ОДНОКАНАЛЬНОЕ ТРЕХПОЗИЦИОННОЕ РЕГУЛИРОВАНИЕ (с двумя разными уставками)

• ВЫЧИСЛЕНИЕ И РЕГУЛИРОВАНИЕ РАЗНОСТИ измеряемых величин

• ВЫЧИСЛЕНИЕ И ИНДИКАЦИЯ КВАДРАТНОГО КОРНЯ из измеряемой величины (например, для регулирования мгновенного расхода)

• ВСТРОЕННЫЙ ИНТЕРФЕЙС RS -485 (протокол ОВЕН, Modbus ASCII/RTU*)

• КОНФИГУРИРОВАНИЕ НА ПК или с лицевой панели прибора

• БЫСТРЫЙ ДОСТУП К ИЗМЕНЕНИЮ УСТАВОК с лицевой панели прибора

• УРОВНИ ЗАЩИТЫ НАСТРОЕК ПРИБОРА для разных групп специалистов

Осциллограф GDS-71062A

Цифровой: 60 МГц; 2 канала; 2 мВ..5 В / дел; 1 нс.. 10 с / дел; частота дискретизации 250 Мвыб/с (эквив. до 25 Гвыб/с); длина записи 1 МБ на канал (2 Мб - при объединении); маркерные и авто измерения (15 параметров); функция БПФ; пик. детектор (10 нс); глубокая память (15 осциллограмм, 15 профилей); выделение ТВ строки (PAL/ SECAM/ NTSC); режим XY; цветной TFT дисплей (320 х 240); интерфейсы USB (для управления), SD слот (для карт памяти), масса 2,5 кг

Технические характеристики:

• Полоса пропускания 60, 100 и 150 МГц

• Количество каналов 2

• Макс. частота дискретизации: 250 МГц, эквив. 25 ГГц

• Объем памяти 1 Мбайт на канал (2 МБ при объединении)

• Автоматические и курсорные измерения

• Режимы растяжки, самописца и XY

• Синхронизация по длительности импульса и ТВ

• Режимы дискретизации: выборка, пиковый детектор (> 10 нс), усреднение (2 /.. ./256)

• Память: 15 осциллограмм, 15 профилей

• Интерфейсы: USB 2.0 для управления

• Слот SD (Secure Digital) для сохранения данных на карты памяти

• Цветной TFT-дисплей с регулируемой яркостью

МЭО - 12,5

Назначение изделия МЭО-6,3, МЭО-12,5, МЭО-25

Механизм предназначен для перемещения регулирующих органов в системах ав-томатического регулирования технологическими процессами в соответствии с команд-ными сигналами, поступающими от регулирующих и управляющих устройств.

Механизм МЭО-6,3, МЭО-12,5, МЭО-25 может применяться в различных отраслях народного хозяйства - в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т. д.

Условия эксплуатации механизма зависят от климатического исполнения и ка-тегории размещения.

Климатическое исполнение "У", категория размещения "3.1":

температура окружающего воздуха от минус 10 до плюс 50oС; относительная влажность окружающего воздуха до 95% при температуре 35oС и более низких температурах без конденсации влаги.

Климатическое исполнение "Т" (тропическое), категория размещения "3.1":

температура окружающего воздуха от минус 10 до плюс 50oС;

относительная влажность окружающего воздуха до 100% при температуре 35 0С и более низких температурах с конденсацией влаги.

Механизм должен быть защищен от прямого воздействия солнечной радиации и атмосферных осадков.

Степень защиты механизма IP 65 по ГОСТ 14254-96 обеспечивает работу меха-низма при наличии в окружающей среде пыли и струй воды.

Механизмы МЭО-6,3, МЭО-12,5, МЭО-25 не предназначены для работы в средах, содержащих агрессивные пары, газы и вещества вызывающие разрушение покрытий, изоляции и материалов, и во взрывоопасных средах.

Механизм устойчив и прочен к воздействию синусоидальных вибраций по группе исполнения VI ГОСТ 12997-84

Рабочее положение механизма - установка непосредственно на регулирующем ор-гане или на промежуточных конструкциях с любым пространственным положением выходного вала.

ЭМУЛЯТОР ПЕЧИ ЭП 10

Назначение:

Предназначен для проведения экспериментов в процессе наладочных работ c применением терморегуляторов. ЭП10 выступает в качестве объекта управления и представляет собой миниатюрную печь.

Основные функции:

• ВСТРОЕННЫЙ НАГРЕВАТЕЛЬ мощностью 10 Вт

• ВСТРОЕННЫЙ ИЗМЕРИТЕЛЬ ТЕМПЕРАТУРЫ (термосопротивление ТСМ 50М)

• УПРАВЛЕНИЕ ВКЛЮЧЕНИЕМ НАГРЕВА от выходного элемента терморегулятора (э/м реле или симисторной оптопары)

• СВЕТОДИОДНАЯ ИНДИКАЦИЯ при включении нагрева

• УДОБНЫЙ КОРПУС с прозрачной крышкой для настенного крепления или размещения на столе

ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ ПЧВ102-1К5-В

Универсальные векторные преобразователи частоты малой и средней мощности ОВЕН ПЧВ1 и ПЧВ2 могут применяться в системах автоматизированных приводов мощностью не более 22 кВт, в числе которых разнообразные HVAC-системы, станки малой и средней мощности, конвейерные линии, системы пространственного позиционирования и др.

Благодаря наличию дискретного импульсного входа может быть составлен алгоритм работы многодвигательных приводов с заданием или обратной связью по сигналам от цифровых датчиков физических величин, например, синхронное вращение нескольких АД с заданным передаточным числом и малой погрешностью управления. Для программирования и оперативного управления ПЧВ1 и ПЧВ2 служат панели оператора ЛПО1 и ЛПО2 (поставляются по отдельному заказу). Отличие ЛПО1 и ЛПО2 состоит в наличии/отсутствии потенциометра на их лицевой части. Регулирование задания или обратной связи в ЛПО2 осуществляется цифровым способом - кнопками « больше/меньше».

Заводские настройки «по умолчанию» позволяют пользователю с минимальными затратами опробовать работу привода в ручном и автоматическом режимах после ввода в ЛПО1 или ЛПО2 основных параметров АД.

Преобразователь ЕКОН 134


Преобразователь ЕКОН134 предназначен для подключения устройств c последовательным интерфейсом (RS-232, RS-485) к сети Ethernet. Он может применяться в системах диспетчеризации, автоматизированных системах учета энерго- и теплоэнергоресурсов как коммерческих, так и технологических.

Функциональные возможности преобразователя ОВЕН ЕКОН134

• Работа в одном из двух режимов передачи данных Ethernet — RS-232/RS-485: «ЗАПРОС-ОТВЕТ», «БЕЗ ЗАПРОСА»

• Одновременное обращение нескольких устройств из сети Ethernet к одному порту (RS-232, RS-485)

• Связь двух устройств с последовательными интерфейсами (RS-232, RS-485) по сети Ethernet

• Индикация обмена через последовательные порты

• В режиме «ЗАПРОС-ОТВЕТ» осуществляется прием запроса по сети Ethernet, передача его на указанный порт запрашиваемого устройства, получение и передача ответа в сеть Ethernet устройству, отправившему запрос.

• Режим «БЕЗ ЗАПРОСА» обеспечивает прием данных от устройства на последовательный порт, передачу этих данных в сеть Ethernet указанному устройству, прием данных по сети Ethernet и передачу их на указанный последовательный порт.

Автоматический преобразователь интерфейсов RS-232/RS-485 ОВЕН АС3-М

Предназначен для взаимного преобразования сигналов интерфейсов RS-232 и RS-485. Позволяет подключать к промышленной информационной сети RS-485 устройство с интерфейсом RS-232 (персональный компьютер, считыватель штрих-кодов, электронные весы и т. д.)

Основные функции:

• ВЗАИМНОЕ ПРЕОБРАЗОВАНИЕ СИГНАЛОВ интерфейсов RS-485 и RS-232

• АВТОМАТИЧЕСКОЕ ОПРЕДЕЛЕНИЕ НАПРАВЛЕНИЯ ПЕРЕДАЧИ ДАННЫХ

• ГАЛЬВАНИЧЕСКАЯ ИЗОЛЯЦИЯ входов между собой и от питающей сети

• НАПРЯЖЕНИЕ ПИТАНИЯ =24 В или ~220 В

• ВСТРОЕННЫЕ СОГЛАСУЮЩИЕ РЕЗИСТОРЫ

Автоматический преобразователь интерфейсов USB/RS-485 ОВЕН АС4


Предназначен для взаимного преобразования сигналов интерфейсов USB и RS-485. Позволяет подключать к промышленной информационной сети RS-485 персональный компьютер, имеющий USB-порт.

Основные функции:

■ ВЗАИМНОЕ ПРЕОБРАЗОВАНИЕ СИГНАЛОВ интерфейсов RS-485 и USB

■ АВТОМАТИЧЕСКОЕ ОПРЕДЕЛЕНИЕ НАПРАВЛЕНИЯ ПЕРЕДАЧИ ДАННЫХ

■ ГАЛЬВАНИЧЕСКАЯ ИЗОЛЯЦИЯ входов

■ СОЗДАНИЕ ВИРТУАЛЬНОГО СОМ-ПОРТА ПРИ ПОДКЛЮЧЕНИИ ПРИБОРА К ПК, что позволяет без дополнительной адаптации использовать информационные системы (SCADA, конфигураторы), работающие с аппаратным СОМ-портом

■ ПИТАНИЕ ОТ ШИНЫ USB

■ ВСТРОЕННЫЕ СОГЛАСУЮЩИЕ РЕЗИСТОРЫ

Измерители параметров электрической сети ИМС-Ф1

Данные приборы позволяют измерять параметры электрических сетей питания как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства.

Основные достоинства:

■ Высокая точность измерений. Погрешность измерений составляет не более 0,1%

■ Широкий диапазон температур эксплуатации: от -20 до +50оС

■ Высокая надежность. Соответствуют требованиям ГОСТ Р 51522-99 по электромагнитной совместимости

■ Большой срок службы. Срок службы не менее 10-ти лет

■ Внесены в Государственный реестр средств измерений*

■ Минимальные габариты

■ Высокая скорость измерения. Время опроса не более 1 сек

■ Простота в эксплуатации. Не требуют настроек, откалиброваны на заводе изготовителе

ЛАТР TDGC2-1B

Специальный однофазный серии TDGC (трехфазный серии TSGC) автотрансформатор Solby предназначен для плавного регулирования напряжения в диапазоне от 0 до 250 В (0-430) в сети 220 В (380В) под нагрузкой без разрыва цепи в различных электротехнических устройствах. Может использоваться как лабораторный автотрансформатор (ЛАТР) для комплектации тестовых или измерительных стендов.

Автотрансформаторы Solby выпускаются в настольном (напольном) исполнении для установки на горизонтальную ровную поверхность. Однофазный модуль выполнен в металлическом корпусе, с щелями для естественного воздушного охлаждения. На передней панели находятся входные и выходные клеммы, вольтметр для контроля выходного напряжения автотрансформатора. На верхней панели расположена рукоятка регулятора напряжения со шкалой. Модели мощностью от 3 кВА снабжены ручками для транспортировки. Трехфазный автотрансформатор состоит из трех однофазных блоков, совмещенных вертикально.

Номинальная мощность 1кВА, Максимальный ток нагрузки 4 А, масса 6 кг

Калибратор АКИП-7304

Базовая модель АКИП-7301 - многофункциональный измеритель и имитатор

сигналов от первичных преобразователей для калибровки и поверки вторичной

аппаратуры

Модификации: АКИП-7302 имеет только режим имитатора (источник сигналов),

АКИП-7303 - измеритель и имитатор термопар и термосопротивлений, АКИП-7304

- измеритель и имитатор постоянного напряжения и токовой петли

Основные измерительные и выходные функции: пост. напряжение, пост. ток,

сопротивление, частота, термопара, термосопротивление, давление (через модули

давления), напряжение петли, выходные импульсы, коммутатор, подсчет

количества переключений с усреднением

Базовая погрешность 0,02%

Высокое разрешение: 5 разрядов измерителя, 6 разрядов выходных функций

(процессов)

Два независимых канала для одновременного измерения и подстройки выходного

сигнала при корректировке процесса в реальном масштабе времени (тест клапанов,

датчиков, преобразователей и др.)

Возможность измерения сопротивления по 2-х и 3-х проводной схеме

Малогабаритный, высокоточный, легкоуправляемый

Старшая модель серии АКИП-7301 представляет собой универсальный, легкий в использовании,

многофункциональный калибратор промышленных процессов. Это портативное устройство, позволяющее

тестировать и калибровать практически любые устройства непосредственно в местах их установки (поверка

вторичной аппаратуры). Это идеальное решение для специалистов, нуждающихся в многофункциональных

устройствах измерения и генерирования сигналов, но не претендующих на автоматическое документирование работ

или возможность подключения к компьютеру.

АКИП-7301 позволяет моделировать, генерировать и измерять целый ряд параметров, включая напряжение,

ток, сопротивление, частоту и давление в диапазоне 2,5 кПа . . 70 МПа (с любым из 32-х прецизионных модулей

давления АРМ), а также тестировать и калибровать терморезисторы и термопары. Особенностью калибратора

является то, что в отличие от многих аналогов своего ценового диапазона, он имеет режим имитации сигнала

расходомера (прувера), проходного счетчика - импульсных посылок с заданной частотой и количеством импульсов, а

также соответствующих стартовых и стоповых импульсов.

АКИП-7301 позволяет одновременно просматривать входные (гнезда «Измерение») и выходные значения

параметров («Источник»). Быстрая диагностика и проверка линейности параметров возможна с помощью встроенной

функции изменения с шагом 25% (по току). Диагностика облегчается генерированием сигнала с автоматическим

линейным (пилообразным) изменением и шагом.

АКИП-7302 в отличие от АКИП-7301 только выдают выходные значения параметров (только функция

калибратора «Источник»)

Обладая широким функциональным диапазоном, приборы серии сохраняют простой и интуитивно понятный

пользовательский интерфейс. Калибраторы оснащены дисплеем с подсветкой, что обеспечивает возможность работы

в условиях плохой освещенности. С учетом разрядности индикатора и размера символов это значительно облегчает

считывание результатов.

Форма корпуса обеспечивает удобное размещение калибратора в руке, а съемный полиуретановый кожух,

надежно защищает прибор от повреждений, в том числе от попадания капель. Имеется откидная подставка для

устойчивого наклонного размещения на рабочей поверхности.

Технические параметры:

■ Выходной ток: 4 А

■ Выходное напряжение: 0.. 260 В • Размеры: 158x182x207 мм

Панель оператора СП270-Т

Панель оператора с сенсорным экраном СП270 представляет собой устройство класса «человеко-машинный интерфейс», предназначенное для загрузки управляющей программы (проекта) функционирования ПЛК или др. приборов, к которым подключается панель, мониторинга функционирования и редактирования значений параметров функционирования.

Позволяет отображать на экране ход выполнения технологического процесса и редактировать значения параметров, отвечающих за функционирование системы. Логика работы панели СП270 определяется потребителем в процессе конфигурирования на ПК с использованием программного обеспечения «Конфигуратор СП200».

Панель СП270 предназначена для выполнения следующих функций:

• отображение состояния управляемого объекта в режиме реального времени, с использованием графических пиктограмм (индикаторы, графики, линейки, условные обозначения оборудования и т. д.);

• отображение сенсорных элементов, при помощи которых оператор осуществляет непосредственное управление функционированием объекта;

• управление функционированием ПЛК и/или других приборов; запись и чтение значений регистров ПЛК и/или других приборов, к которым подключается панель;

• оперативное изменение режима работы (изменение внешнего вида экрана и интерфейса управления, параметров управления и пр.) путем загрузки нового проекта;

• работа в режиме Master или Slave.

ПЕРЕЧЕНЬ ЛАБОРАТОРНЫХ РАБОТ

• Программирование релейного регулятора ТРМ - 1

• Регулирование температуры эмулятора печи с помощью ЛАТР'а и регулятора ТРМ - 202

• Программирование регулятора ТРМ 202 по каналу RS-485

• Преобразование сигнала с датчиков в унифицированный типа 4-20 mA

• Снятие кривой разгона с эмулятора печи ЭП10

• Регулирование скорости вращения двигателя с помощью регулятора и частотного преобразователя

• Изучение ПЛК Siemens S7-200

• Изучение ПЛК ОВЕН 160

• Регулирования температуры печи с помощью ПЛК
