Станок заточной

Номинация: Лучшее конструкторское решение










Оценить:

Нет голосов

Автор: Шестопалов Н.С. Наставник: Стоборов Н.В.
Город: Москва
Место учебы: ГБОУ СПО Политехнический колледж № 47 им. В.Г. Федорова

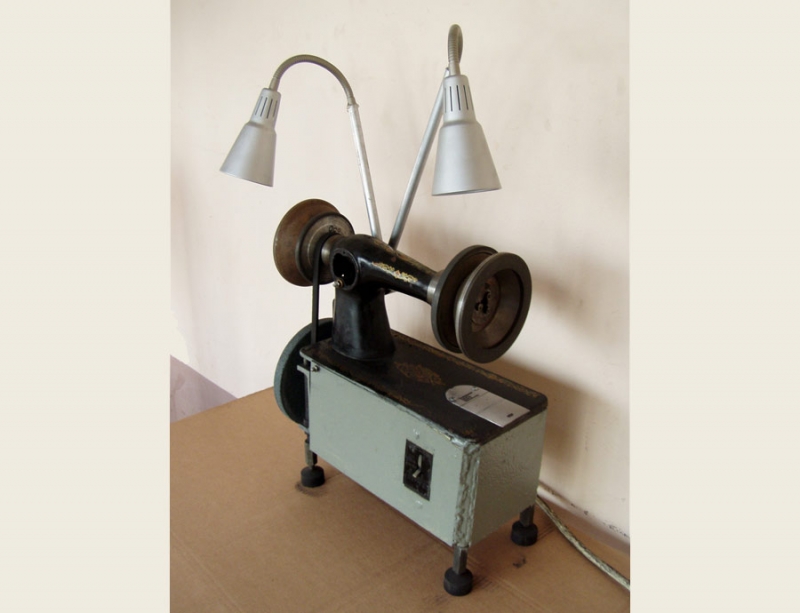

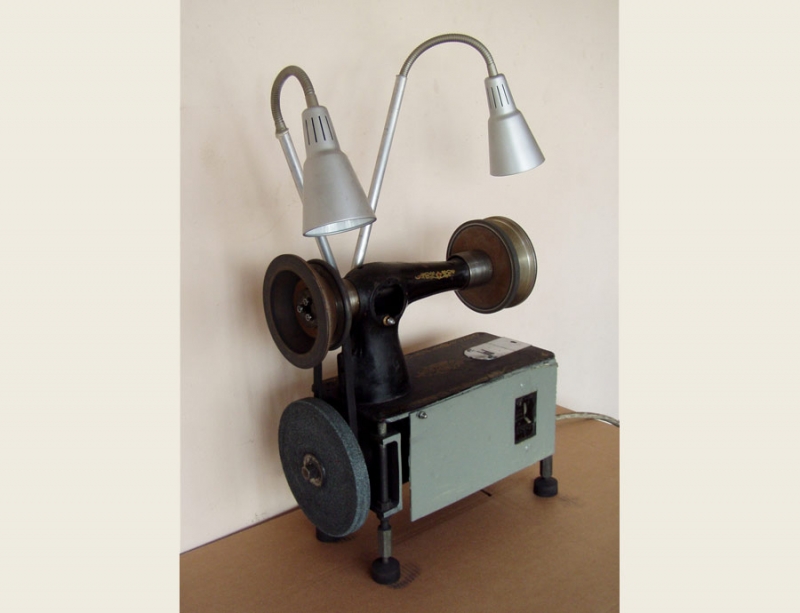

Станок предназначен для затачивания всех видов резцов при работе на универсальных токарных станках. На станке установлены четыре алмазных и один абразивный заточной круг. Алмазные круги позволяют затачивать резцы с твёрдосплавными, минералокерамическими пластинками и резцы оснащенные эльбором. Радиусный алмазный круг позволяет затачивать радиусные канавки на передней поверхности режущей части резца, а периферийный и два торцевых круга дают возможность затачивать остальные поверхности - главную заднюю и вспомогательные задние поверхности. При затачивании резца твёрдосплавные пластинки стачиваются и чтобы исключить засаливания алмазных кругов стальной державкой, на станке предусмотрен абразивный заточной круг.
