Универсальные тиски

Номинация: Лучшее конструкторское решение
















Оценить:

Нет голосов

Автор: Дроздов Александр, Нафигин Рамиль, Солдатов Виталий. Наставник: Павлов Игорь Анатольевич, мастер производственного обучения.
Город: Москва
Место учебы: СПО Политехнический колледж №31

Задача: разработка и изготовление универсального зажимного приспособления для автослесарных работ.

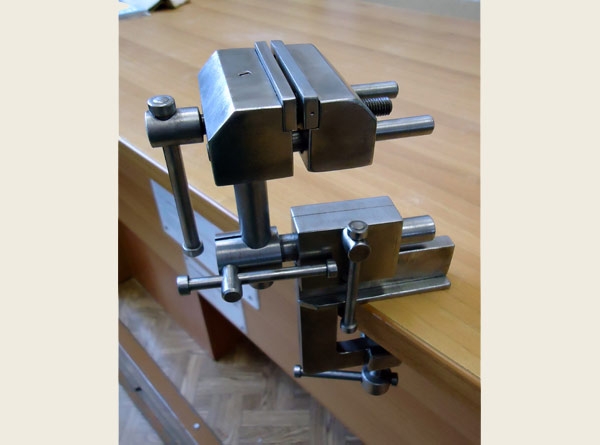

Характеристики: универсальные тиски предназначены для обработки деталей и заготовок малых размеров. Свобода перемещения в горизонтальной плоскости – 360 град., свобода перемещения в вертикальной плоскости – 300 град., регулировка высоты – 70мм, возможность крепления на любой плоскости зажимом струбцинного типа. Сталь 40Х. Достоинства: свобода перемещения в вертикальной плоскости; позволяют расширить возможности авторемонтников при обработке небольших деталей и заготовок; повышают производительность и точность обработки; удобство в работе, возможность обработки заготовки, поворачивая её под разными углами, не вынимая из губок тисков.

Техника создания: разработка конструкции на основе имеющихся образцов, внедрение новшеств.

Методика изготовления: токарная обработка цилиндрических деталей, фрезерная обработка призматических деталей, слесарная обработка всех деталей, сборка, наладка и испытание.
