Генератор высокой частоты для проведения лабораторно-практических занятий



Евгений Старостенков.
Евгений Старостенков.

Владимир Степанович Непокрытов.
Владимир Степанович Непокрытов.

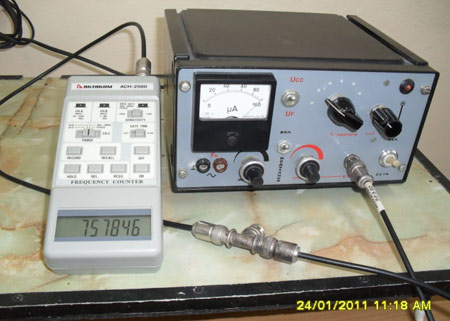

Рис. 1. Общий вид изделия.
Рис. 1. Общий вид изделия.

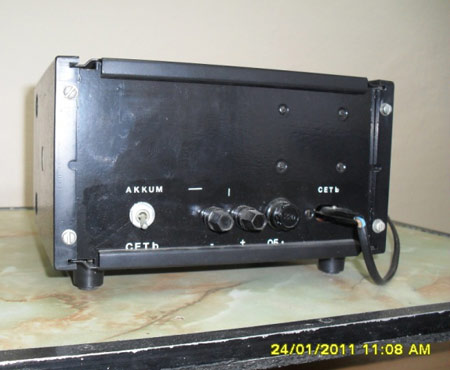

Рис. 2. Вид сзади.
Рис. 2. Вид сзади.

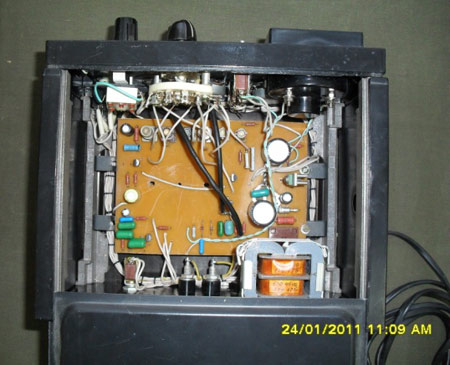

Рис. 3. Общий вид на монтаж генератора.
Рис. 3. Общий вид на монтаж генератора.

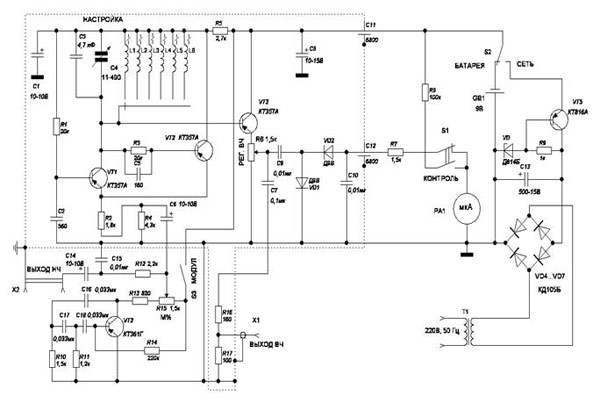

Рис. 4. Схема электрическая принципиальная генератора.
Рис. 4. Схема электрическая принципиальная генератора.

Оценить:

Рейтинг: 2.82


Наставник: Непокрытов Владимир Степанович

Ученик: Старостенков Евгений Сергеевич

Город: Смоленская область, г. Сафоново

Название колледжа: Сафоновский филиал Федерального государственного образовательного учреждения среднего профессионального образования «Смоленский промышленно-экономический колледж»

Название изобретения или изделия: Генератор высокой частоты для проведения лабораторно-практических занятий

Техническое описание модели

В состав прибора входит: генератор высокой частоты, частотомер АСН-2500.

Генератор высокой частоты (ГВЧ) совместно с частотомером АСН-2500 предназначен для настройки радиоприемных устройств, работающих в диапазоне частот от 140 кГц до 30 МГц при проведении лабораторно-практических занятий в колледже по специальности 210308 «Техническое обслуживание и ремонт радиоэлектронной техники» (по отраслям). Весь диапазон частот разбит на шесть поддиапазонов (140...330; 315...780; 715...1800 кГц, 1,6...4,6; 4,4...1 2,5; 11,3...30,0 МГц).

Прибор питается от сети 220В, 50 Гц или от химического источника тока напряжением 9 В. Напряжение генератора ВЧ – 100 мВ. Частота генератора НЧ (модулятора) – 1000 Гц при выходном напряжении – 0,5...0,6 В. Максимальная глубина модуляции на частотах до 9,5....11,0 МГц – около 60%, свыше – около 80%. Изменение глубины модуляции плавное. Имеется отдельный выход низкочастотного генератора. Генератор размещен в корпусе размером 2000*1500*2000 мм.

Градуированная шкала частот генератора отсутствует, поскольку он работает совместно с частотомером.

Общий вид комплекта показан на рисунке 1.

Вид задней панели генератора показан на рисунке 2.

ГВЧ смонтирован в металлическом корпусе и покрыт черной эмалью. Верхняя крышка корпуса свободно перемещается, что дает возможность, при необходимости, свободного доступа к монтажу генератора, который выполнен на одной печатной плате (рисунок 3).

Электрическая принципиальная схема ГВЧ приведена на рисунке 4.

Задающий генератор выполнен на двух транзисторах VT1 и VT2. Резистор R3 и конденсатор С5 в цепи базы транзистора VT2 обеспечивают равномерность амплитуды сигнала генератора в заданном диапазоне частот, уровень которого на выходе генератора устанавливают переменным резистором R6.

Модулятор представляет собой RC-генератор, выполненный на транзисторе VT4. Глубину модуляции регулируют переменным резистором R15.

Выпрямитель блока питания собран на диодах VD4…VD7 по мостовой схеме. Стабилизация напряжения осуществляется с помощью транзистора VT5 и стабилитрона VD3.
