Разработка стенда «Электронная система управления двигателями автомобилей ВАЗ»

Номинация: СПЕЦИАЛЬНЫЙ ПРИЗ





Оценить:

Рейтинг: 3.41


Наставники: Борис Петрович Хабаров, Егоров Андрей Алексеевич

Ученики: Налбандян Максим Максимович (19 лет); Пыленок Иван Леонидович (19 лет)

Город (село): г. Москва

Название колледжа: ГОУ СПО Политехнический колледж № 2

Название изобретения или изделия: Разработка стенда «Электронная система управления двигателями автомобилей ВАЗ»

Описание проекта:

Актуальность: Система питания подавляющего большинства современных автомобилей основана на принципе впрыска топлива.

Системы впрыска топлива имеют очевидное преимущество перед карбюраторными системами: более точное дозирование топлива, быстрое реагирование на изменение условий работы двигателя, меньшая токсичность отработавших газов, уменьшение расхода топлива и другие. Кроме того оснащение автомобильных двигателей средствами автоматического регулирования подачи топлива и воспламенение горючей смеси обеспечивает эффективную и экономичную работу автомобилей. Жесткие современные и перспективные экологические нормы “Евро-2” и “Евро-3” обеспеченны путем реализации распределенного впрыска. Наибольшее распространение на автомобилях европейского производства, а также в Японии и Швеции получила топливная аппаратура фирмы “Bosch” , являются лидером разработки и производства электронных систем управления современными двигателями ( ЭСУД ). Отечественной промышленностью совместно с фирмой “Bosch” для автомобилей ВАЗ разработаны электронные системы двигателями на базе контролеров “Bosch” MP.7.OH, “Январь 5.1” и их модификаций.

В процессе эксплуатации автомобилей с системой ЭСУД возникает необходимость в периодическом проведении диагностики, а при необходимости и ремонта системы ЭСУД. Учитывая, достаточную сложность проведения работ по диагностики и ремонту ЭСУД в ПК №2 был разработан и создан стенд который обеспечивает:

- проведение демонстрационного режима работы ЭСУД;

- проведение обучения студентов практическим навыкам работы по диагностике и ремонту ЭСУД;

- проведение исследовательских работ с системой ЭСУД в различных режимах ее работы, которые обеспечиваются при помощи эммитаторов элементов системы.

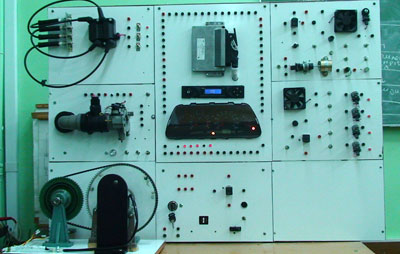

Стенд содержит 7 модулей :

1. Основной модуль, включающий в себя :

контролер “Январь 5.1.2” , маршрутный компьютер “Омега 115” и электронную панель управления.

2. Модуль датчиков 1. включающий в себя:

- эммитатор датчика температуры охлаждающей жидкости ( ДТОЖ ), обеспечивающий диапазон регулировки температуры от -40 С до + 130 С;

- датчик скорости и эммитатора датчика скорости автомобиля с диапазоном регулировки 20 -200 км/ час;

- датчик детонации;

- эммитатор электровентилятора системы охлаждения двигателя;

- реле эммитатора системы охлаждения;

3. Модуль датчиков 2, включающий в себя:

- датчик массового расхода воздуха (ДМРВ) с диапазоном регулировки 0,5/50 Кг/ час;

-эммитатор датчика массового расхода воздуха с диапазоном регулировки 0-738 кг/час;

-датчик положения дроссельной заслонки с диапазоном регулировки 0-15%;

- регулятор холостого хода (РХХ) с диапазоном 0-120 шагов;

Модуль 3 модуль исполнительных устройств, включающий в себя:

- форсунки топливной системы, работающие без реального впрыска топлива по сигналам контролера;

-эммитатор электробензонасоса (ЭБН);

-эммитатор заправки топливного бака;

-реле эммитатора ЭБН;

Модуль 4. Модуль- зажигания, включающий в себя:

-электронный блок M3;

-свечи зажигания;

-высоковольтные провода;

Модуль 5. Модуль питания (МП), включающий в себя:

-главное реле ЭСУД;

- блок предохранителей питания X, Y,Z;

-замок зажигания;

колодку диагностики для подключения сканеров , компьютеров типа;

Модуль 6.Модуль запуска системы ЭСУД , включающий в себя:

- демпферный диск с 58 зубьями;

-датчик положения коленчатого вала ( ДПКВ );

-электропривод демпферного диска , обеспечивает регулировку частоты вращения эммитатора коленвала от 0-300 об/мин.

Кроме того на стенде зарезервированы места для установки:

- эммитатора электронного запуска системы ЭСУД;

-эммитатора датчика кислорода (λ-зонда)

- эммитатора управления муфтой компрессора;

- эммитатора клапана продувки адсорбера;

-эммитатора датчика детонации.

На стенде имеется возможность внесения основных неисправностей в систему ЭСУД и их определение при помощи сканеров: “Аскан-10 ”, “ДСТ-2М ”; осциллографов, мультиметров, которые могут быть подключены к диагностическому разъему, расположенного на модуле питаниям (МП), либо к клеммам соответствующих входов или выходов контролера, расположенных по периметру основного модуля.

Стенд используется в ПК №2 при проведении лабораторных работ по диагностике и ремонту ЭСУД, а также при проведении научно-исследовательских работ для ежегодного участия в форумах юношеских талантов по программе “Шаг в будущее” , проводимые в МГТК им. Баумана, в конкурсах НТТМ на ВВЦ и других.
