Лабораторный стенд для проведения исследовательских работ по дисциплине "Радиотелевизионная аппаратура"

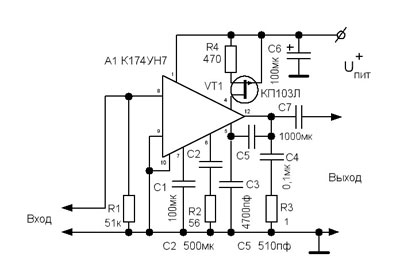

Рис. 2. Электрическая принципиальная схема усилителя звуковой частоты.
Рис. 2. Электрическая принципиальная схема усилителя звуковой частоты.

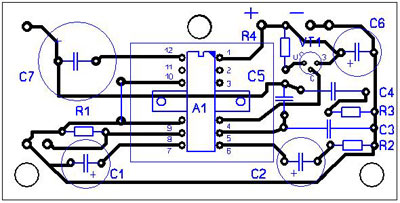

Рис. 3. Печатная плата усилителя ЗЧ с установленными элементами.
Рис. 3. Печатная плата усилителя ЗЧ с установленными элементами.

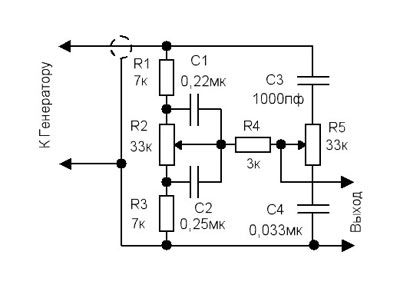

Рис. 4. Схема электрическая принципиальная темброблока.
Рис. 4. Схема электрическая принципиальная темброблока.

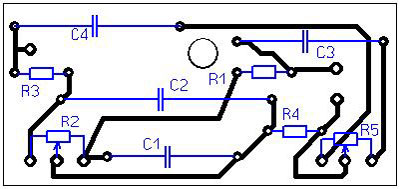

Рис. 5. Чертеж печатной платы темброблока.
Рис. 5. Чертеж печатной платы темброблока.

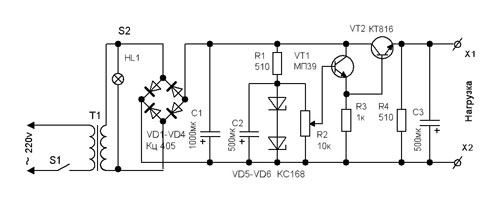

Рис. 6. Схема электрическая принципиальная источника питания.
Рис. 6. Схема электрическая принципиальная источника питания.

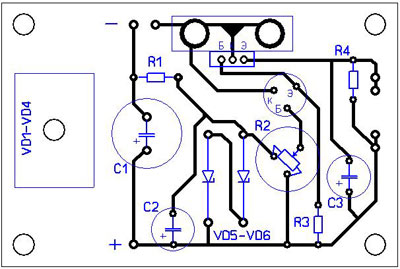

Рис. 7. Чертеж печатной платы с элементами.
Рис. 7. Чертеж печатной платы с элементами.

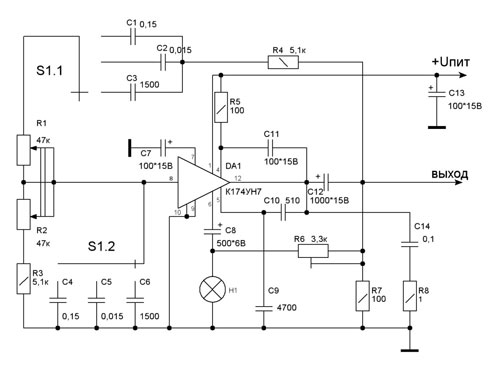

Рис. 8. Схема электрическая принципиальная генератора ЗЧ.
Рис. 8. Схема электрическая принципиальная генератора ЗЧ.

Рис. 9. Чертеж печатной платы генератора ЗЧ с элементами.
Рис. 9. Чертеж печатной платы генератора ЗЧ с элементами.

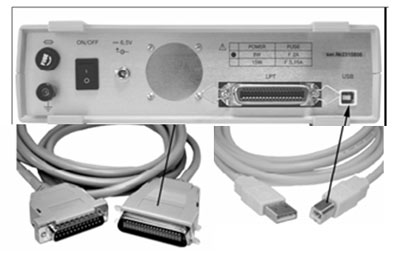

Рис. 10. Вид на заднюю панель осциллографа АСК - 3106 с кабелями подключения.
Рис. 10. Вид на заднюю панель осциллографа АСК - 3106 с кабелями подключения.

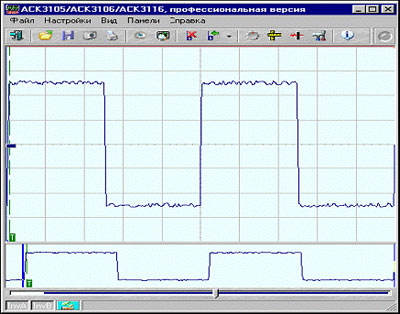

Рис. 11. Вид осциллограммы на экране монитора.
Рис. 11. Вид осциллограммы на экране монитора.

Оценить:

Рейтинг: 2.81


Наставник: Непокрытов Владимир Степанович, преподаватель спецдисциплин электротехнического цикла

Ученики: Осколков Александр Сергеевич, 18 лет;
Иванов Кирилл Владимирович, 18 лет;
Горелов Сергей Андреевич, 18 лет

Город (село): Сафоново, Смоленской области;

Название колледжа: Сафоновский филиал Федерального государственного образовательного учреждения среднего профессионального образования «Смоленский промышленно-экономический колледж»

Название изобретения или изделия: Лабораторный стенд для проведения исследовательских работ по дисциплине "Радиотелевизионная аппаратура" (далее лабораторный стенд)

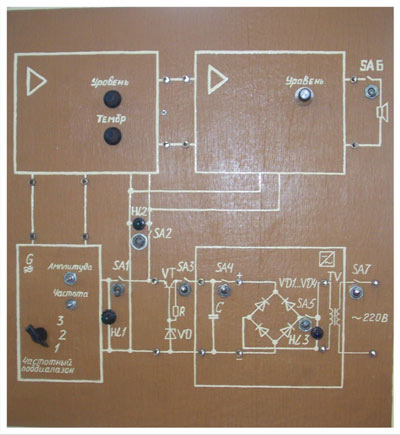

Лабораторный стенд имеет в своем составе усилитель звуковой частоты (УЗЧ), темброблок, генератор низкочастотных колебаний (ГНЧ). УЗЧ и ГНЧ запитываются от своих отдельных источников питания. На лицевой панели изображена структурная схема лабораторного стенда, содержащая гнезда для подключения измерительных приборов( рисунок 1). УЗЧ собран на микросхеме К174УН7 и полевом транзисторе КП103Л (рисунок 2). Цепь R4, VT1 создает вольтодобавку; резистор R2 определяет коэффициент усиления устройства; корректирующая цепь, состоящая из резистора R3 и конденсаторов С3, С4, С5 обеспечивает устойчивость его работы; конденсаторы С1 и С6 - фильтрующие в цепях питания; С7 - выходной конденсатор, связывающий нагрузку с усилителем.

Работоспособность усилителя сохраняется при изменении напряжения от 6 до 15 В, при этом изменяется выходная мощность. Чувствительность, при необходимости, можно увеличить, уменьшив сопротивление резистора R2. Увеличение его до 100…120 Ом заметно уменьшает коэффициент гармоник. Неравномерность амплитудно-частотной характеристики в области низших частот меняется при изменении емкостей конденсаторов С2 и С7, а в области высших частот - изменением емкостей конденсаторов С3, С4 и С5 при сохранении их соотношения.

Изображение печатной платы с установленными элементами показано на рисунке 3.

Темброблок (рисунок 4) представляет собой двойной Т-мост, каждый "канал" которого (резисторы R1…R3 с конденсаторами С1, С2 и резистор R5 с конденсаторами С3 и С4) обеспечивают регулирование сигнала в области низших и высших частот соответственно. Чертеж печатной платы с установленными элементами, показан на рисунке 5.

Источник питания усилителя собран по классической схеме, которая представлена на рисунке 6, и состоит из следующих основных узлов: трансформатора Т1 с индикатором включения HL1, выпрямителя на диодах VD1…VD4, включенных по мостовой схеме, стабилизатора напряжения на стабилитронах VD5, VD6 и транзисторах VT1 и VT2. Чертеж печатной платы показан на рисунке 7. Транзистор VT2 установлен на радиаторе, а трансформатор размещен рядом с платой внутри лабораторного стенда.

ГНЧ собран на микросхеме К174УН7 (рисунок 8) и вырабатывает синусоидальные колебания в диапазоне частот: 10 Гц… 20 кГц. Эта микросхема и определяет возможности данного генератора. Так цепь положительной обратной связи, состоящая из резисторов R1 – R4 и ( в зависимости от положения переключателя S1) одного из конденсаторов С1 – С3 и С4 – С6, определяет частоту генерируемых колебаний; а цепь отрицательной обратной связи , образованная подстроечным резистором R6 и лампой накаливания Н1 ( коммутаторная лампа на напряжение 6,3 В ), уменьшает гармонические искажения сигнала и стабилизирует его ( сигнала ) амплитуду . Чертеж печатной платы генератора показан на рисунке 9.

Особенностью стенда является наличие в его составе цифрового запоминающего осциллографа типа АСК-3106 , работающего совместно с компьютером по интерфейсам USB 1.1 (LPT) в режиме ЕРР или LAN с соответствующим программным обеспечением (рисунок 10), что позволяет изучать сигналы на выходе УЗЧ, отображать их на мониторе компьютера (рисунок 11), измерять параметры этих сигналов и математически их обрабатывать.

Стенд имеет большое практическое значение в части исследовательской деятельности студентов колледжа при изучении соответствующих тем по специальным дисциплинам, так и в части овладения техникой пользования современными измерительными приборами.
