Минивездеход «Зубренок-2»

Номинация: Лучшее конструкторское решение

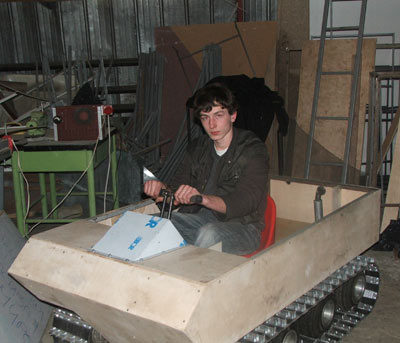

Петр Правдин.
Петр Правдин.

Учащиеся с наставником.
Учащиеся с наставником.

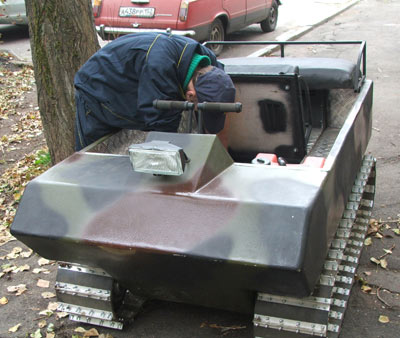

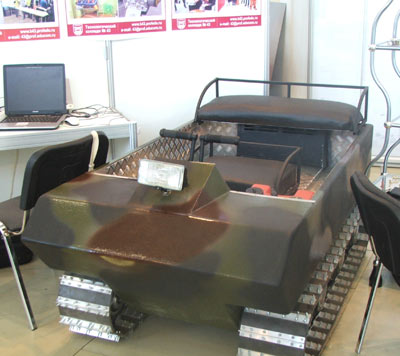

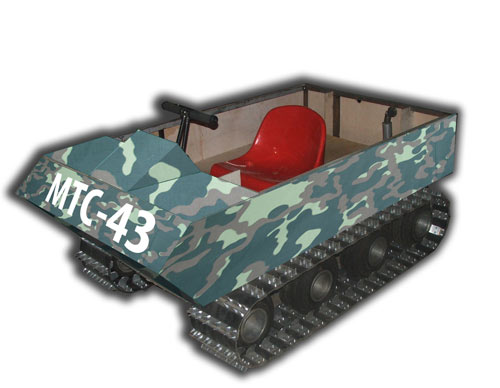

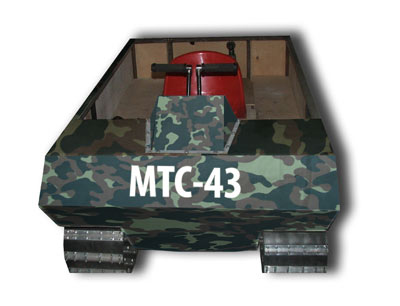

Минивездеход «Зубренок».
Минивездеход «Зубренок».

Сборка мнивездехода.
Сборка мнивездехода.

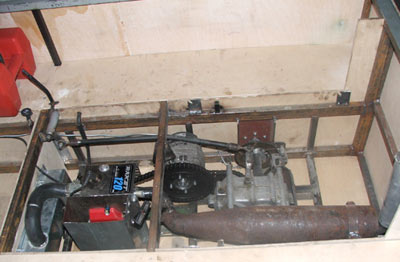

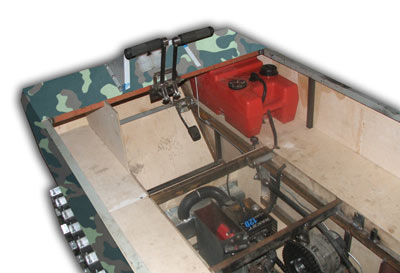

Устройство минивездехода.
Устройство минивездехода.













Оценить:

Рейтинг: 3.27

1ое, 2ое и 3е место: II место

Наставник: Мавляшев Михаил Михайлович

Ученики: Правдин Петр Александрович

Город: г. Москва

Название колледжа: ГОУ СПО Технологический колледж №43

Название изобретения или изделия: Минивездеход «Зубренок-2»

Описание проекта

Основной целью предлагаемого проекта является создание многоцелевых транспортных средств предназначенных для передвижения по пересеченной местности, в лесных массивах, а также для преодоления водных преград.

В гамме моделей могут быть представлены: мини-вездеход «Зубренок» и полноразмерный вездеход «Зубр».

На первом этапе разработан и предлагается к рассмотрению лишь один вид мини-вездехода «Зубренок». Опытный образец мини-вездехода уже изготовлен и проходит доводочные испытания.

В результате реализации проекта будут решаться следующие задачи:

- сохранение окружающей среды в первозданном виде, за счёт небольшого давления на грунт

- получение первоначальных навыков вождения гусеничных видов транспорта в рамках подготовки к службе в армии в системе РОСТО

- привитие культуры пользования природными богатствами без нанесения ущерба экологии окружающей среды

- реализация творческих способностей студентов и учащихся в области технического творчества.

Описание мини-вездехода «Зубренок»

Предлагаемый к рассмотрению мини-вездеход «Зубренок» предлагается как средство для получения первоначальных навыков вождения гусеничных видов транспорта.

Возможные области применения:

- активный вид отдыха

- система обучения в РОСТО

- службы МЧС

- лесничества и охотохозяйства

- индивидуальная охота и рыболовство

- использование поисковыми группами, занимающимися историей Великой Отечественной Войны с помощью раскопок в трудно доступных местах и т.д.

Основные достоинства мини-вездехода «Зубренок»

- малые габариты

- небольшой вес

- легкоуправляемый

- безопасный в эксплуатации

- способен преодолевать водные преграды

- может быть использован в любое время года

- герметичный корпус изготовлен из стеклопластика

- большой выбор дополнительного оборудования(тент, дополнительный лодочный мотор, прицеп)

- возможность перевозки груза или 2-х пассажиров

Основные технические характеристики и размеры

1. Длина – 1800 мм.

2. Ширина – 1002 мм.

3. Высота – 1000 мм.

4. Вес – 170 кг.

5. Клиренс – 150 мм.

6. Мощность двигателя – 9 л.с.

7. Скорость по твердой поверхности – 20 км/ч.

8. Скорость на воде – 4 км/ч.

9. Грузоподъемность – 200 кг.

10. Запас хода на одной заправке – 150 км/ч

11.Емкость топливного бака – 10 л.

Описание конструкции

Мини-вездеход «Зубренок» изготовлен по классической схеме. Привод гусеницы осуществляется на заднюю ось. Крутящий момент от двигателя с помощью цепной передачи передается на промежуточный понижающий редуктор совмещенный с генератором. Гусеницы опираются на 8 пневмокатков. Управление осуществляется с помощью бортовых фрикционов. На ведущей оси установлен дифференциал с возможностью включения задней передачи. Между двигателем и дифференциалом установлен генератор автомобильного типа служащий для зарядки аккумулятора и обеспечения работы электрооборудования.

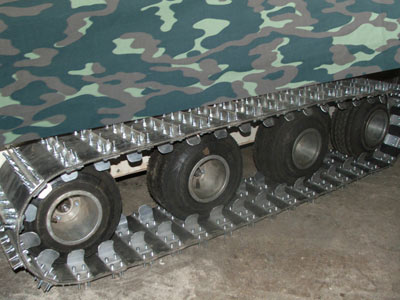

Силовой каркас сварен из стального профиля 20 х 20 мм. к которому крепиться герметичный стеклопластиковый корпус, для облегчения доступа трансмиссии и силовому агрегату предусмотрены 2 люка. Гусеницы изготовлены из транспортерной ленты, оснащенной грунтозацепами и направляющими для опорных пневмокатков.

В настоящий момент опытнй образец мини-вездехода «Зубренок» оснащен двухтактным двигателем объемом 120 куб.см.,в дальнейшем будет установлен 4-х тактный двигатель объемом 160 куб.см., оснащенный электростартером, что повысит потребительские качества и облегчит запуск в холодное время года.

В настоящее время поступили заказы от частных лиц на изготовление 4-х мини-вездеходов «Зубренок» для использования на охоте и рыбалке. Но пока не будут до конца проведены доводочные испытания и получен сертификат соответствия, мини-вездеход «Зубренок» продаже не подлежит. Рассматривается вопрос о передаче разработок и чертежей заинтересованному предприятию производителю.

В работе над проектом принимали участие студенты гр. 08-АОН-122 Технологического колледжа №43:

Автор: Правдин Петр

Участники: Акимов Григорий, Бедрицкий Семен
