Координатный вибромодулятор

Номинация: ЛУЧШЕЕ КОНСТРУКТОРСКОЕ РЕШЕНИЕ


Рис. 1.
Рис. 1.

Рис. 2.
Рис. 2.

Рис. 3.
Рис. 3.

Рис. 4.
Рис. 4.

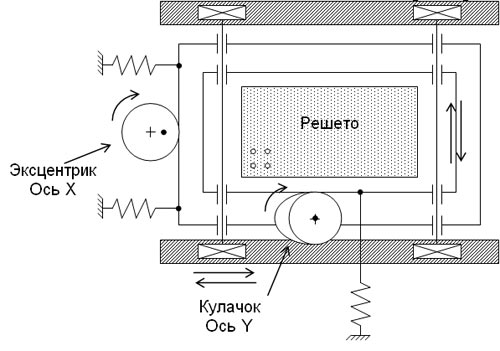

Рис. 5. Кинематическая схема прибора.
Рис. 5. Кинематическая схема прибора.

Рис. 6. Принципиальная электрическая схема.
Рис. 6. Принципиальная электрическая схема.

Антон с координатным вибромодулятором.
Антон с координатным вибромодулятором.

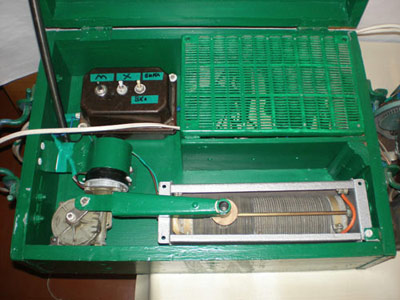

Блок управления.
Блок управления.

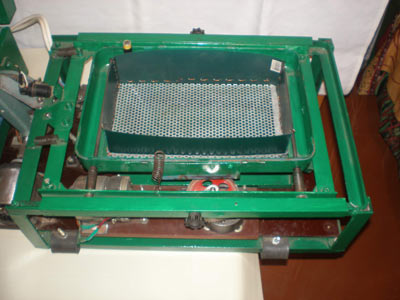

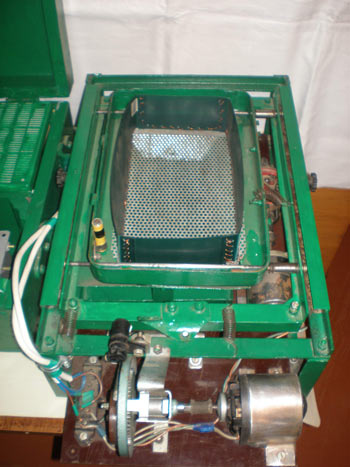

Рабочая часть прибора.
Рабочая часть прибора.

Вид со стороны подачи X.
Вид со стороны подачи X.

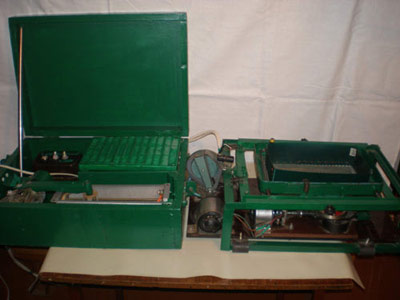

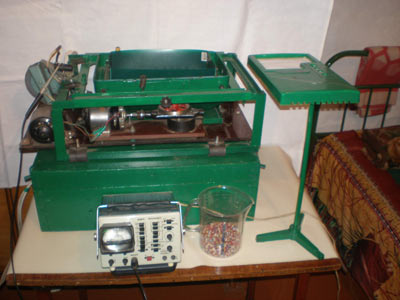

Прибор готов к работе.
Прибор готов к работе.

Молодые исследователи.
Молодые исследователи.

Группа изобретательского направления.
Группа изобретательского направления.

Оценить:

Рейтинг: 4.24

1ое, 2ое и 3е место: III место

Наставник: Тишин Владимир Владимирович преподаватель спец. дисциплин высшей квалификационной категории

Ученик: Тишин Антон Владимирович, студент 2 курса

Возраст ученика: 17 лет

Город (село): г.Барнаул

Название промышленного предприятия: Барнаульская мельница

Название колледжа: Федеральное государственное образовательное учреждение среднего профессионального образования «Алтайский государственный колледж» (ФГОУ СПО АГК)

Название объединения технического творчества: «Молодой новатор»

Название изобретения или изделия: Координатный вибромодулятор

Описание сути и значимости изобретения или изделия:

На предприятиях по хранению и переработке зерна в продовольственные и кормовые продукты к ведущим процессам следует отнести сепарирование сыпучих материалов на основе использования различий геометрии частиц, образующих механическую смесь.

В процессе сепарирования продуктов рабочие части станка, имеющие решета, совершают возвратно-поступательное движение, как правило, с определённой частотой, при этом параметры динамических процессов станка фактически неизменны.

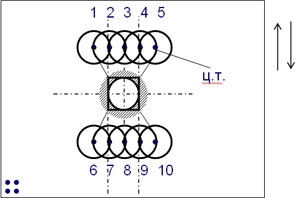

Из рисунка 1 видно, что процесс откалибровки в промышленном образце охватывает только частицы 2, 3, 4, 7, 8, 9.

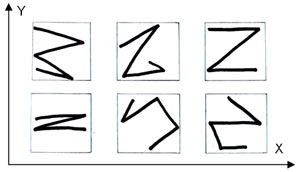

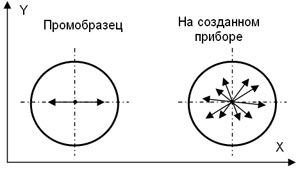

В созданном координатном вибромодуляторе с двумя источниками колебаний решета по осям X и Y увеличено количество направлений движения частиц (Рисунок 2), что подтверждается результатами контроля траекторий движения рабочей части прибора с использованием лазера (Рисунок 3).

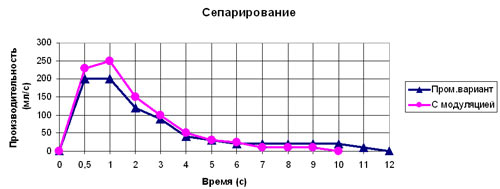

Для исследования производительности использовались 500 мл проходных частиц полимера овальной формы размером от 2,5 до 3,9 мм через решето с диаметром отверстий 4 мм (Рисунок 4).

1 стадия. Сепарирование в режиме подачи «А» (промышленный вариант) вдоль оси X ~200 (2 ходов/мин).

2 стадия. Сепарирование в режиме подачи А и В (с модуляцией):

А – вдоль оси Х ~200 (2 ходов/мин);

В – вдоль оси Y от 0 до 300 (2 ходов/мин) и от 300 до 0 с периодом 3 секунды.

В результате подтверждены следующие аспекты:

1. Сложная и регулируемая вибрация повышает производительность сепарирования сельскохозяйственных культур.

2. Модуляция вибраций по осям X и Y позволит оптимизировать процессы откалибровки с учетом свойств культуры.

3. Координатная вибромодуляция позволит в большей степени управлять процессами переработки зерносмесей.

Для дальнейшего развития темы можно выделить следующие перспективы:

1. Разработать модуляцию по направлениям X, Y, Z.

2. Внедрить программное управление процессом сепарирования.

3. Рассчитать экономию средств и энергозатрат в масштабах малого и среднего производства.

Параметры прибора:

По оси X – 200 (2 ход./мин), по оси Y – от 0 до 300 (2 ход./мин) и от 300 до 0 (2 ход./мин);

Эл. мощность ~ 150 Вт.

Габариты: 600х400х200 – Блок управления; 600х350х200 – Координатный вибромодулятор.

Решето: Тип 1, №40 (фрагмент).

Амплитуда по X и Y – ½ дюйма.
